لاین راکتور ( راکتور ورودی)

لاین راکتور ها معمولا در ورودی VFD ( درایو مبدل فرکانس ) قرار می گیریند

و نقش قابل توجهی در کاهش هارمونیک تحویل داده شده به شبکه دارد .
نصب لاین راکتور ها برای درایو های توان بالا کاملا ضروری خواهد بود توجه داشته باشید در کارخانه ای که حجم قابل توجهی از توان را VFD ها مصرف میکنند و هیچ المان مدیریت کیفیت توانی برای آنها در نظر گرفته نشده دیر یا زود با مشکلات متعدد هارمونیک ها روبرو می شوند .
اگر در کاخانه شما هم بیش از ۱۰% توان سایت را المان های مولد هارمونیک مصرف میکنند ( شامل کوره القایی درایو ها اعم از جریان مستقیم و متناوب روشنایی فلوروسنت و…) لازم است به فکر تجهیزات کنترل کیفیت توان باشید.
در ایران معمولا سطح هارمونیک کارخانه ها بالاست زیرا راکتور و فیلتر را قطعاتی لوکس قلمداد می کنند اما تجربه ثابت کرده نصب این تجهیزات هزینه ایی بسیار کمتر از خاموشی های مکرر و یا ترکیدن متناوب خازن های اصلاح ضریب قدرت دارد .
همچنین با توجه به امپدانس قابل ملاحضه لاین راکتور ها در زمان اتصال کوتاه یا اورلود شدن های ناگهانی مانع از حجوم جریان به درایو می شود و عملا نقش محافظ المان های الکترونیک قدرت را بازی خواهد کرد البته فقط شدت اتصال کوتاه مدیریت خواهد شد و در عمل شدت جریان اتصال کوتاه بسیار مخرب است که در نبود راکتور ورودی ماهیت مخرب اتصال کوتاه بیشتر نمود خواهد یافت.
همانطور که در شکل میبینید لاین راکتور موجب کاهش جریان هارمونیکی به موتور و درایو می شود به تجربه ثابت شده که با نصب لاین راکتور با امپدانس ۳% حدود ۳۵ تا ۵۵ درصد از کل جریان را مولفه های هارمونیکی تشکیل می دهند و اگر امپدانس راکتور به ۵% افزایش یابد جریان هارمونیکی به موتور ۲۵ تا ۴۵ درصد جریان هارمونیک اصلی می شود راکتور های متعارف در ایران معمولا ۳% هستند البته هیچ مانعی برای ساختن راکتور های ۵% وجود ندارد .

اما در عمل می توانید تاثیر وجود یک لاین راکتور را ببینید .
البته در عکس های زیر امپدانس راکتور ۸% بوده که در برخی موارد امکان استفاده با امپدانس های بیش از ۴% میسر نیست .

در تصویر اول قبل از نصب راکتور را مشاهده میکنید.

( مربوط به یک واحد ریکتیفایر شارژ باطری در شهرک صنعتی گرمسار )
و در تصویر دوم راکتور با ریکتیفایر سریال شده است.

thd-i از ۶۲% به ۲۴% رسیده است .
دامنه تمامی هارمونیک ها به شکل قابل توجهی کاهش یافته.

برای نمونه هارمونیک ۵ ام از ۴۵ آمپر به ۱۹ آمپر رسیده است .
مولفه فرکانس بالا تقریبا حذف شده اند .
همچنین برای طی یک سیکل جریان بدون راکتور ۷ بار جریان به حدود صفر آمپر می رسید.

که با نصب راکتور شکل موج تغریبا سینوسی شده و فقط ۳ بار در نقاط ۰ و ۱۸۰ و ۳۶۰ درجه به صفر میرسد.

اما نتایج عملی :
در این مورد سوختن المان های الکترونیک قدرت در طول یک سال حدود ۹۰% کاهش یافته است !
ترکیدن خازن ها کاملا متوقف شده است .
مشکلات مربوط به بانک خازن ها کاملا حل شده است .

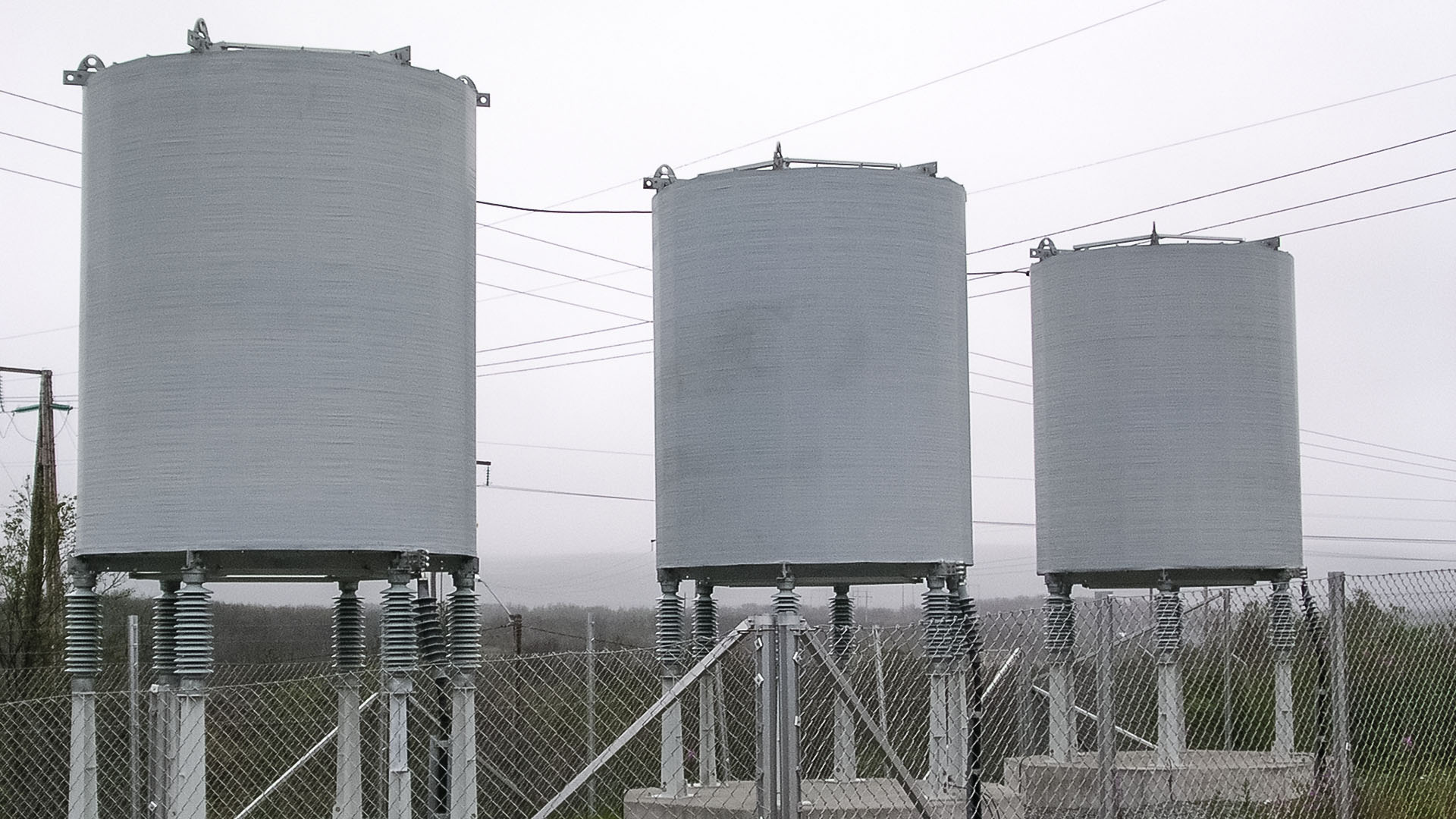

راکتور های ساخت ریزان تا سطح ولتاژ ۷٫۲ کیلوولت و جریان ۱۶۰۰ آمپر قابل ساخت است .
همچنین لیست قیمت در منوی فروش وجود دارد .
راکتور های ریزان از سیم پیچ مس تولید می شوند (بنا به سفارش آلومینیوم نیز قابل تولید است )
رول هسته مورد استفاده از بهترین مارک های موجود در دنیا می باشد.
کیفیت محصولات ریزان با نمونه اروپایی کاملا برابر است .
